Imagistică clinică CT
Cazuri clinice obținute cu sistemele Canon Aquilion
Calitatea imaginii în practica clinică
O selecție de cazuri clinice din galeriile clinice Canon, obținute cu Aquilion ONE / INSIGHT Edition, Aquilion ONE / PRISM Edition, Aquilion Serve SP, Aquilion Precision și Aquilion Prime SP, cu reconstrucție AiCE și PIQE bazată pe deep learning.
Imagini din galeriile clinice Canon Medical Systems; cu amabilitatea instituțiilor menționate.
Cap și gât
Angio-CT carotidiană cu SCT – Îndepărtarea complet automată a oaselor cu Angio SCT, salvată în protocolul de achiziție, oferă imagini excelente ale arterelor carotide, fără suprapunere osoasă.

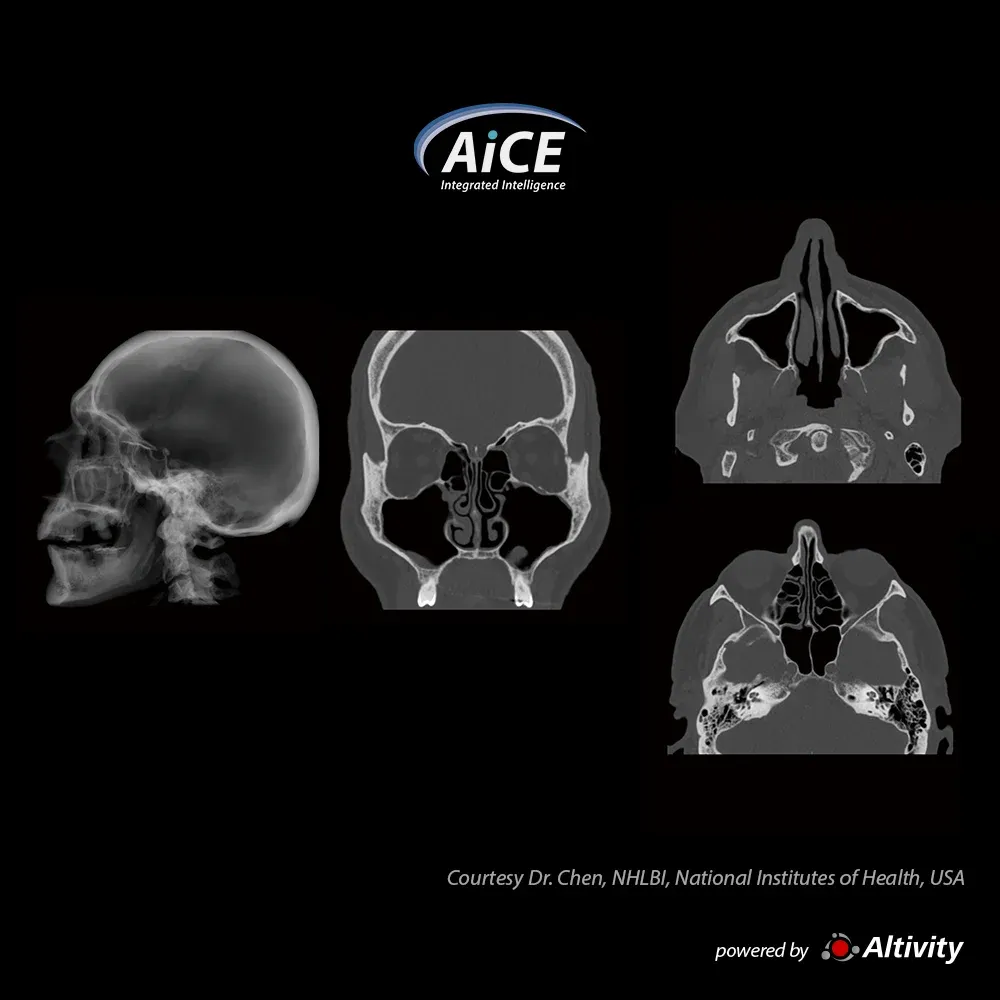

Sinusuri paranazale – Bărbat de 56 de ani cu sinuzită. Detalii osoase excelente cu reconstrucțiile AiCE Bone.

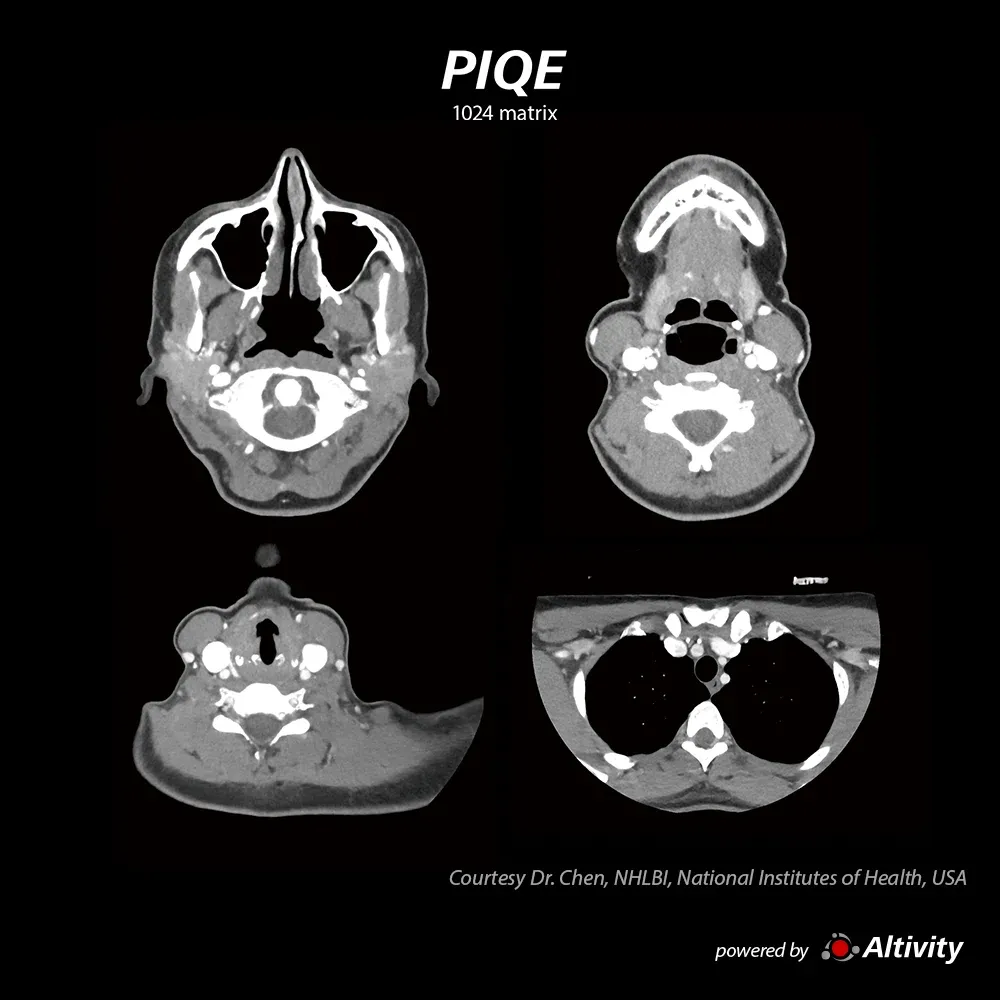

Gât cu contrast – Detalii excelente cu reconstrucțiile PIQE 1024.

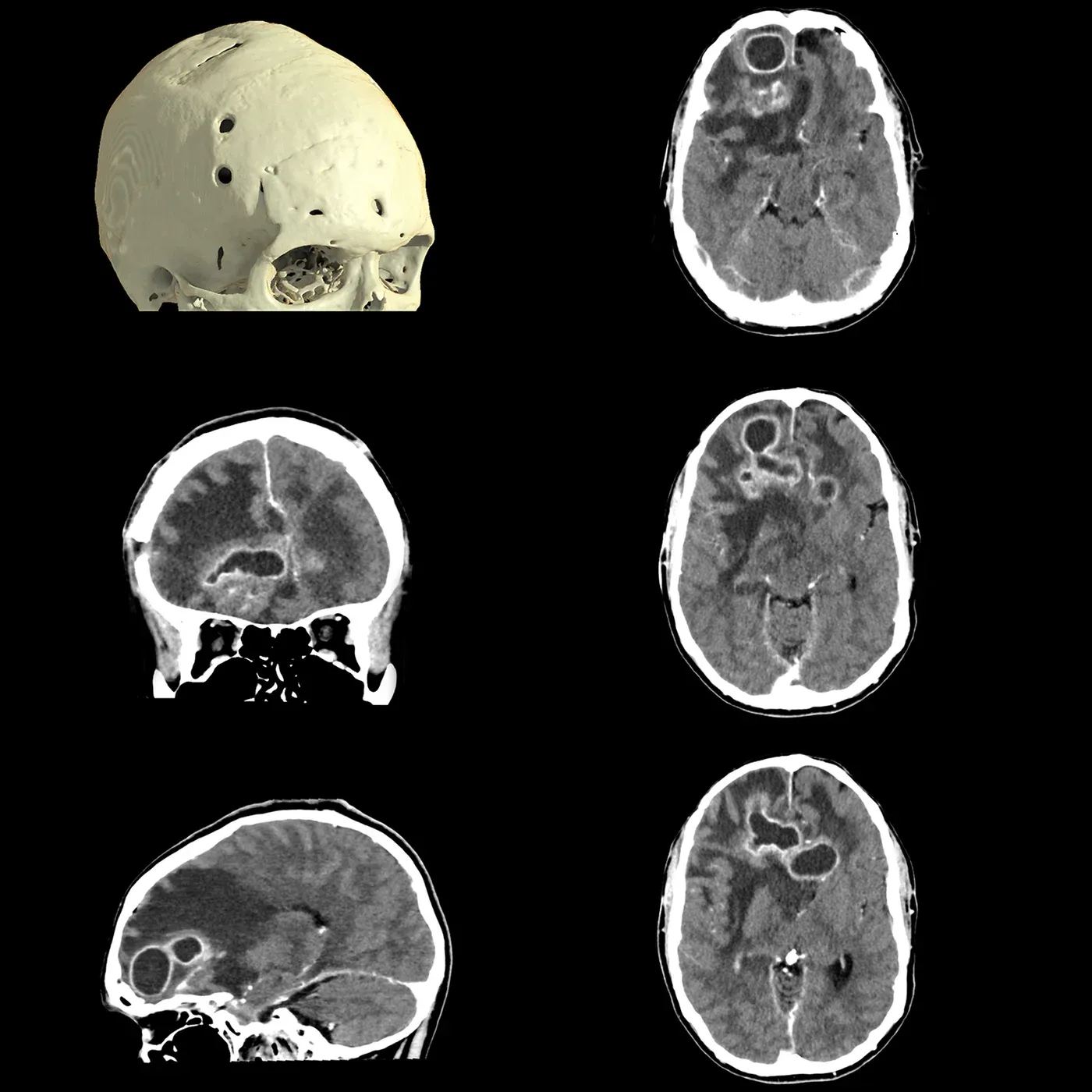

Abcese cerebrale, AiCE – Detectabilitatea îmbunătățită a leziunilor cu contrast redus prin AiCE DLR evidențiază multiple leziuni chistice loculate în ambele emisfere cerebrale, cu priză de contrast periferică și modificări edematoase consecutive ale parenchimului cerebral.

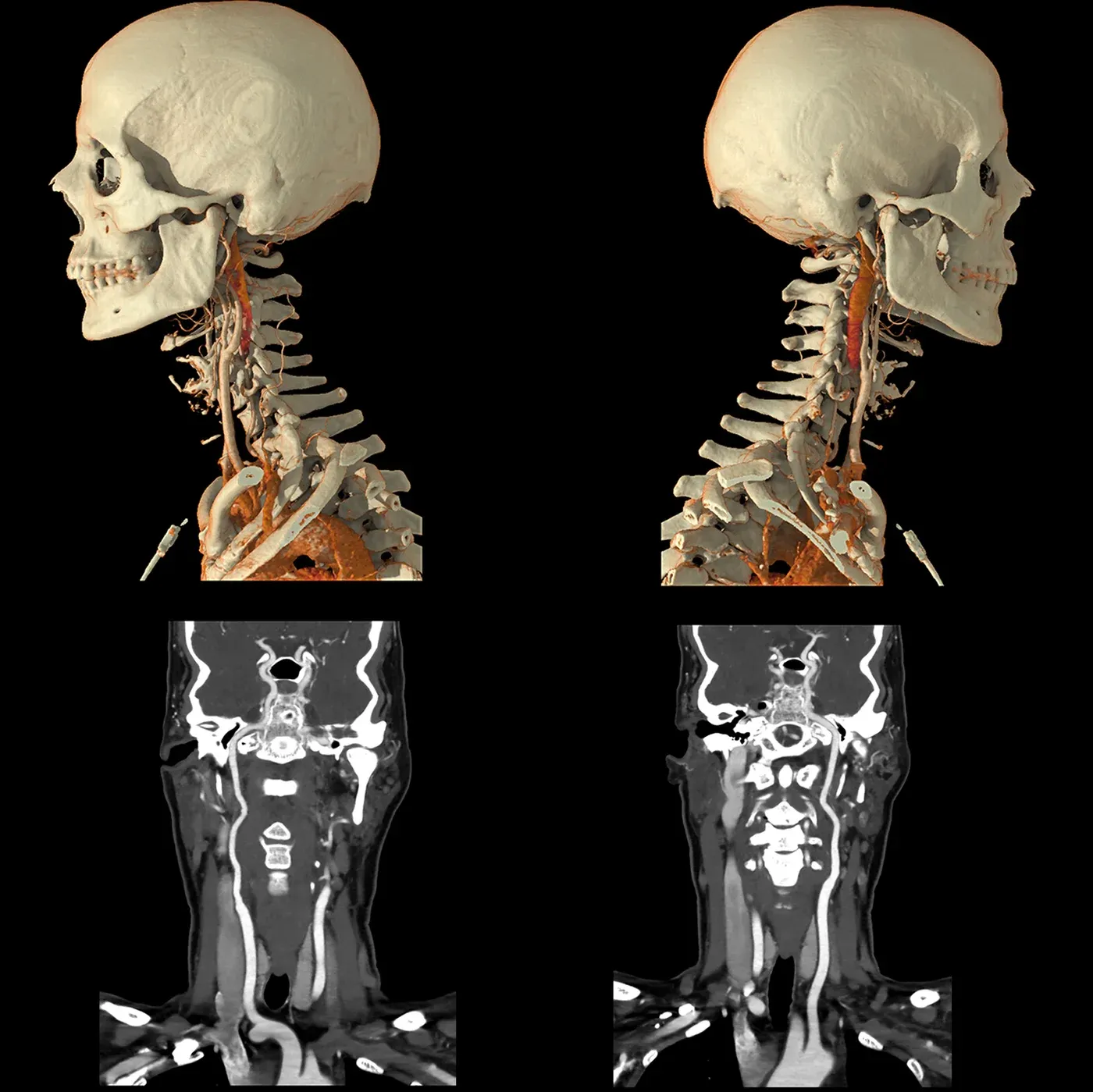

Angio-CT carotidiană, AiCE – Angio-CT Ultra Helical cu doză redusă a arterelor carotide și a poligonului Willis, în bilanțul unui accident vascular cerebral. AiCE DLR asigură o vizualizare clară a vaselor cu priză de contrast și a țesuturilor moi adiacente, pentru excluderea rapidă și sigură a unei ocluzii.

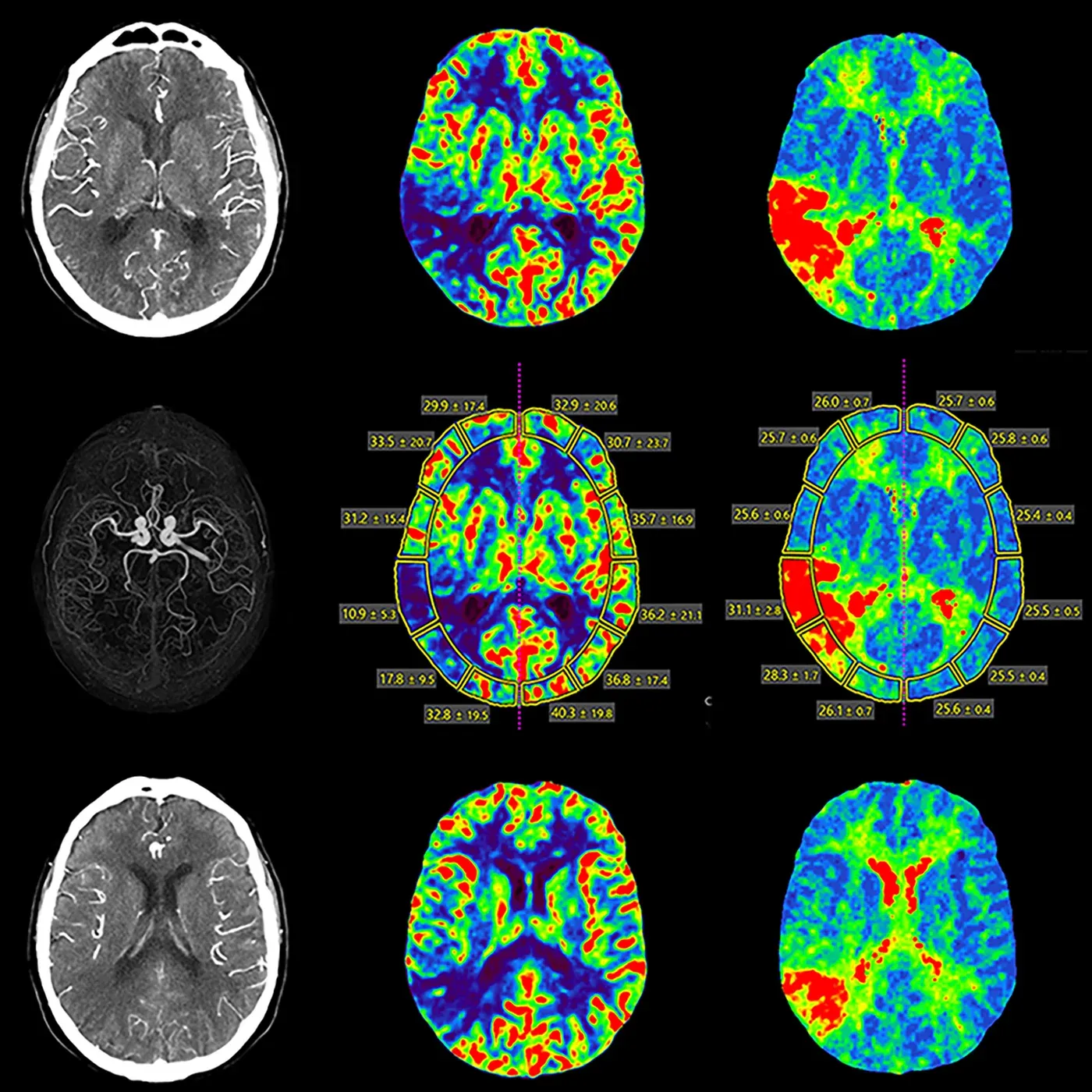

Perfuzie cerebrală, ocluzie dreaptă, volumetric, AiCE – Angio-CT 4D dinamică de tip DSA și perfuzie a întregului creier, cu doză redusă, posibile datorită CT-ului cu acoperire largă și AiCE DLR. Angio-CT 4D arată o întrerupere a fluxului sanguin la nivelul segmentului M3 al arterei cerebrale medii drepte. Hărțile de perfuzie evidențiază scăderea fluxului sanguin cerebral regional și creșterea MTT în teritoriul M3, în concordanță cu anomalia vasculară.
Creier – hematom subdural – Hematom subdural vizibil la acest pacient de 80 de ani. Imagine oferită de Sunshine Coast Radiology, Australia

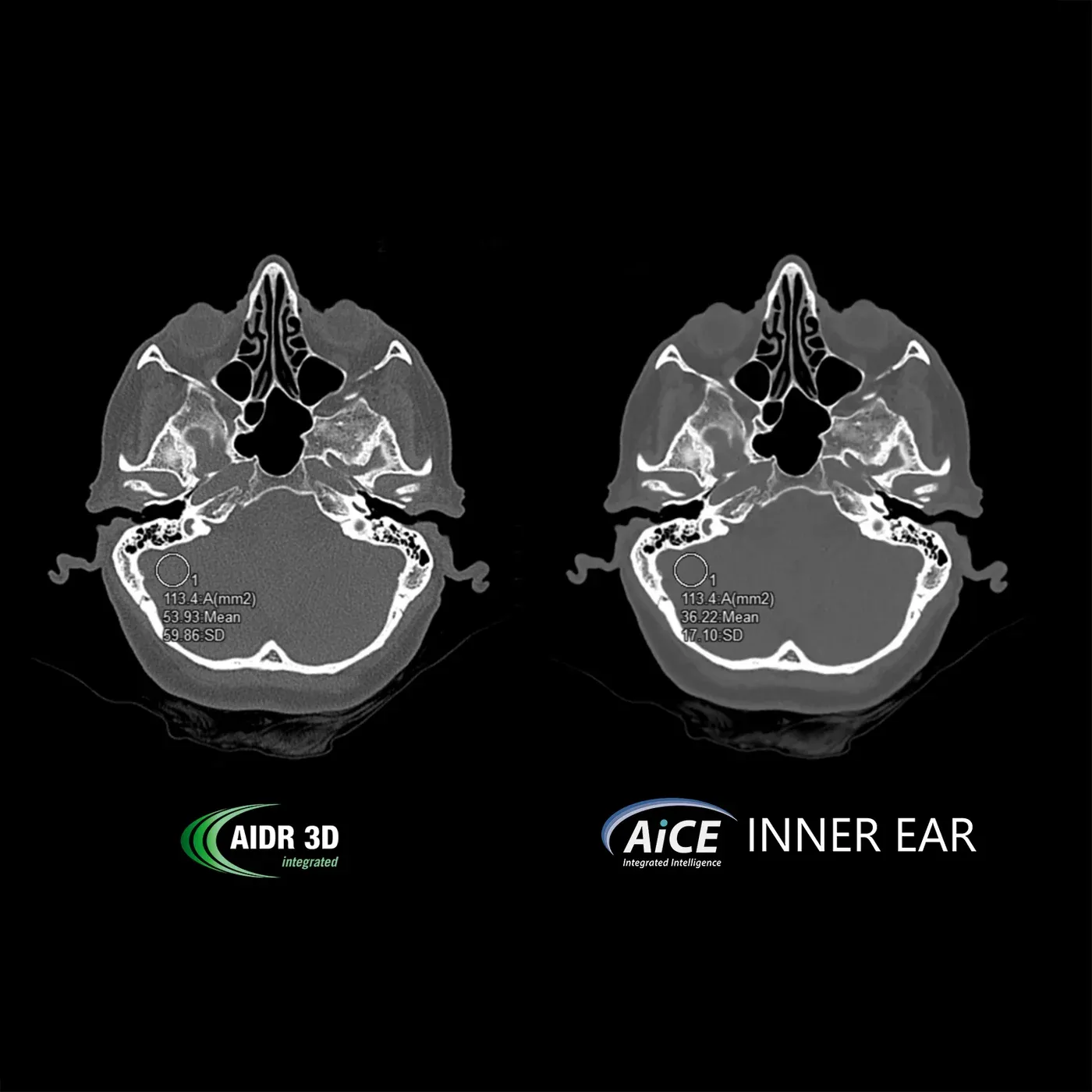

CAI, AiCE – AiCE DLR asigură o încredere diagnostică ridicată în evaluarea structurilor osoase mici din conductul auditiv intern (CAI), printr-o reducere semnificativă a zgomotului, cu menținerea rezoluției înalte.
Torace și abdomen
Angio-CT aortă – Turbo Helical – Această achiziție angio-CT ultrarapidă se realizează în 3 s. Întreaga aortă este vizualizată clar, fără artefacte de mișcare.

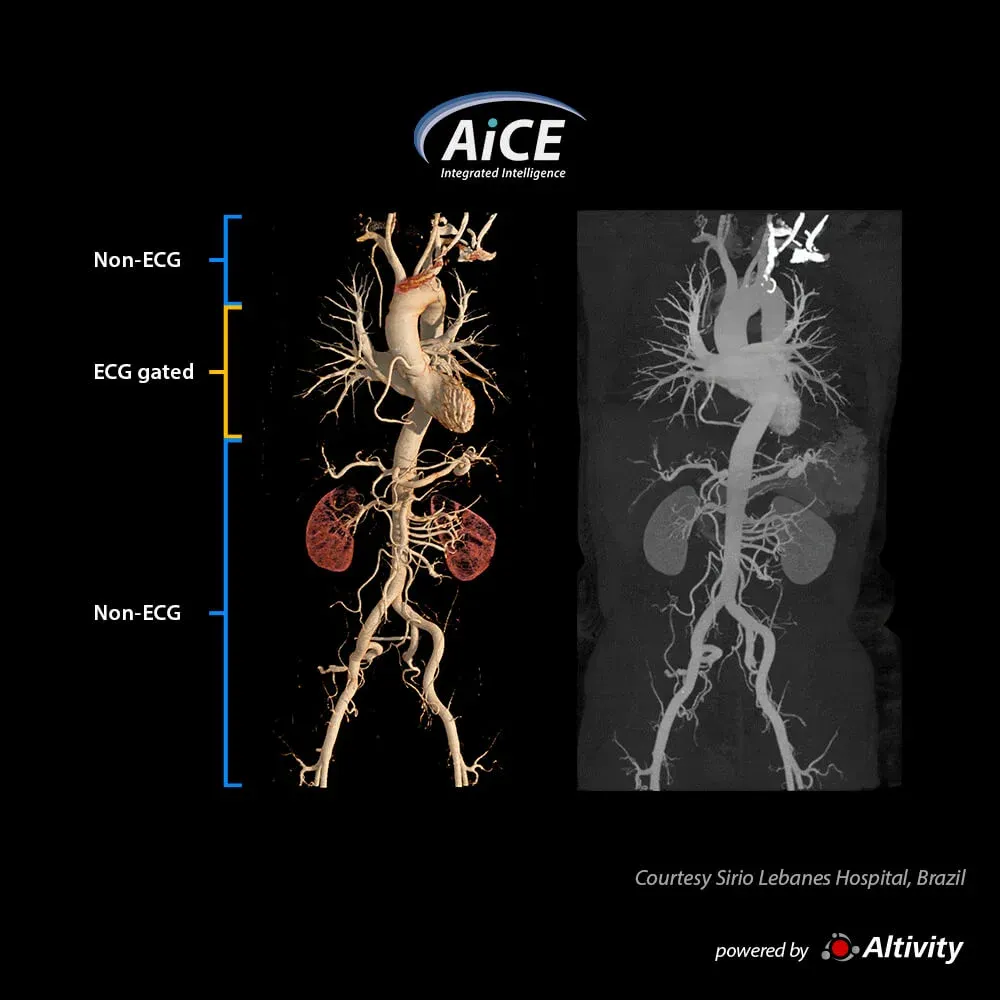

Angio-CT aortă cu vHP – Variable Helical Parameters (vHP) permite, într-o singură achiziție, cu o singură injecție de contrast și într-o singură apnee, un examen al inimii cu sincronizare ECG și un examen fără sincronizare al restului aortei.

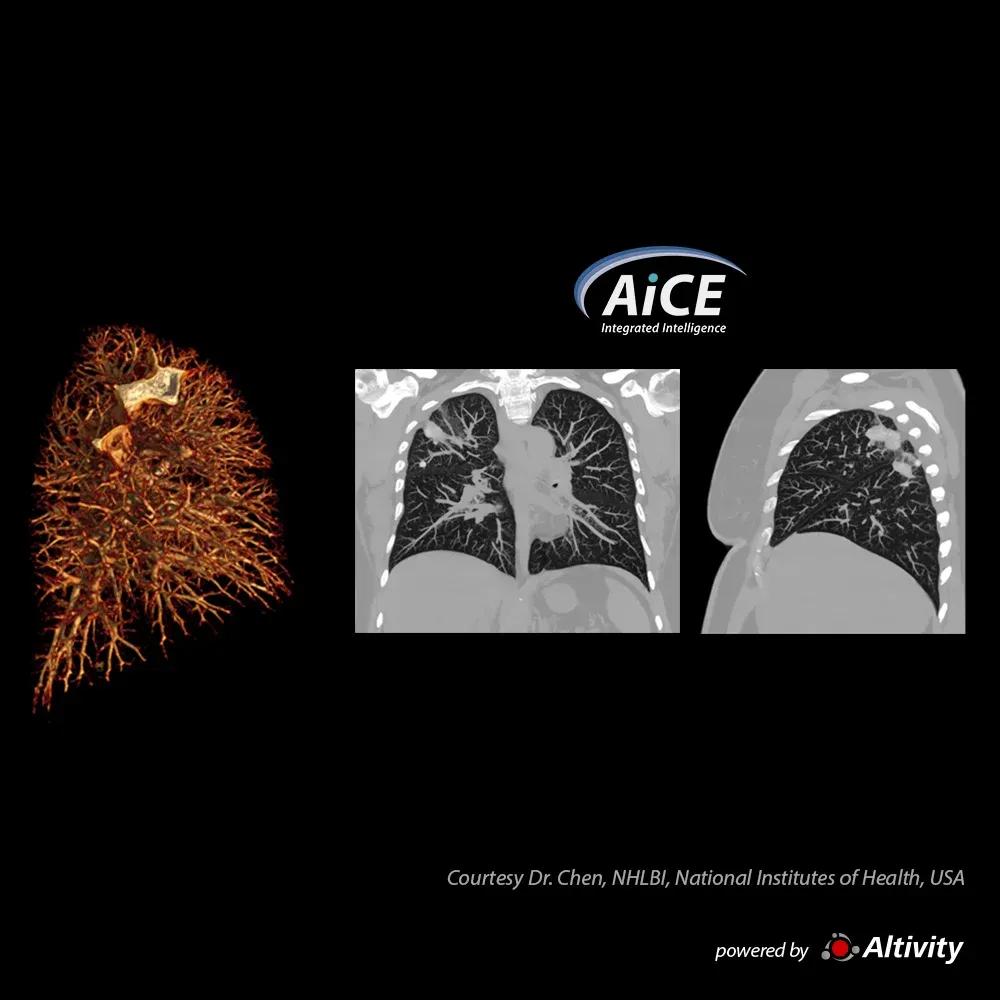

Infecție pulmonară cu Cryptococcus – Imagini GIR excelente cu PIQE 1024 și detalii pulmonare excelente cu AiCE lung, evidențiind infecția pulmonară.
Torace SilverBeam la 0,3 mSv – Un nodul pulmonar este vizibil în această achiziție toracică cu doză redusă, efectuată pentru urmărirea în cadrul screeningului.

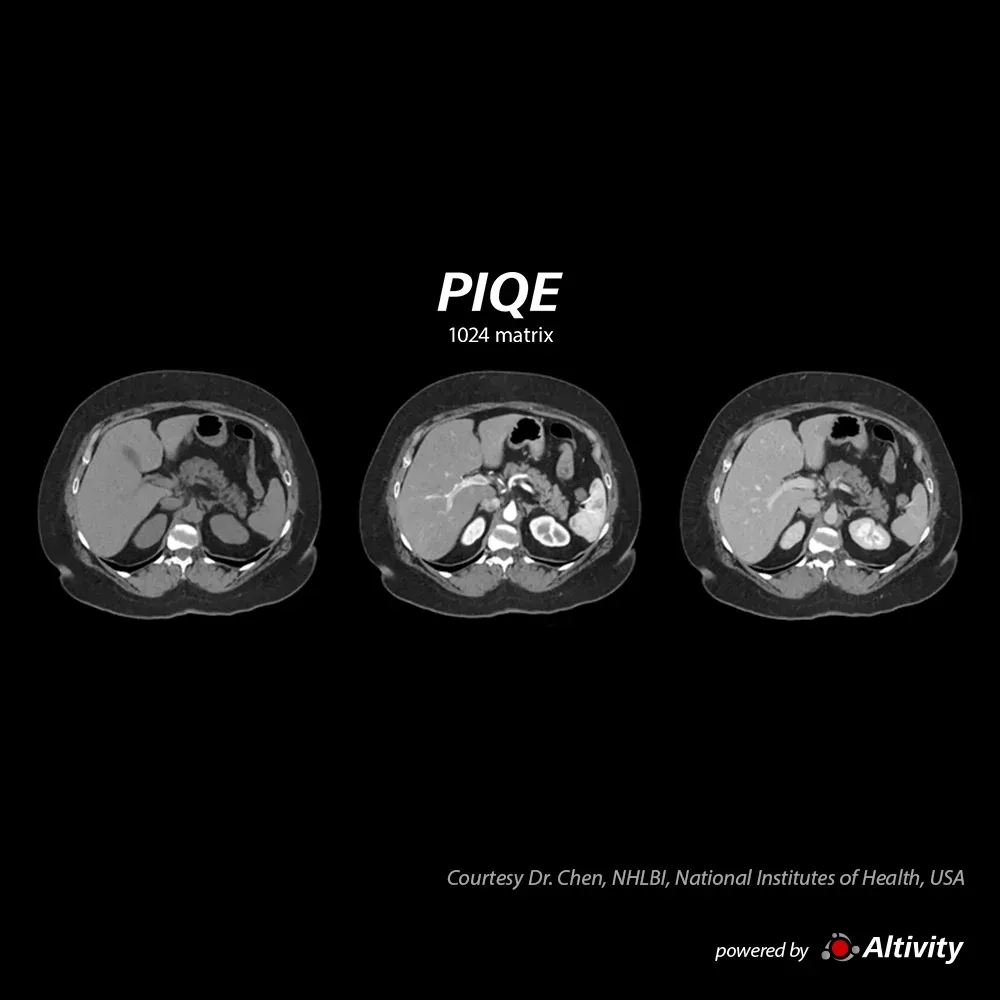

Abdomen multifazic, IMC 40 – Pacientă de 40 de ani, cu IMC 40, la care s-a efectuat un examen hepatic în 3 faze, reconstruit cu PIQE 1024, pentru controlul unei tumori metastatice.
Leziune hepatică, hartă de iod SCT – Leziune hepatică evidențiată prin harta de iod SCT.

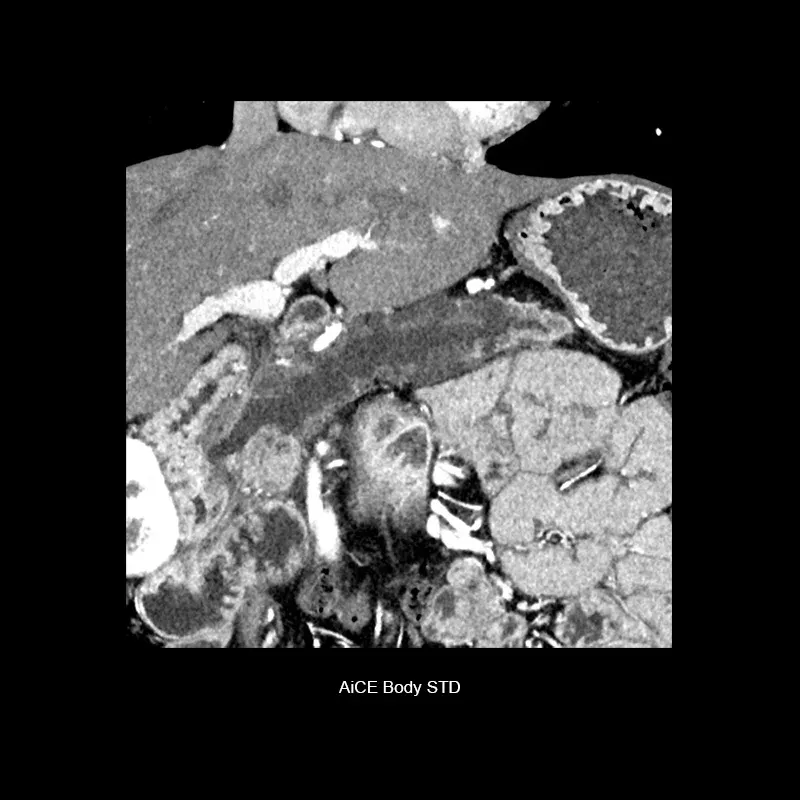

Cancer pancreatic de tip mixt, SHR, AiCE – CT abdominal de rezoluție super-înaltă (SHR), realizat cu AiCE, delimitează un adenocarcinom mixt, ductal și mucinos papilar intraductal, în corelație cu piesa de anatomie patologică postoperatorie. Imagine oferită de National Cancer Center Hospital, Japonia
Angio-CT aortă – disecție – Disecție de tip B la o femeie de 75 de ani. Imagine oferită de Sunshine Coast Radiology, Australia
Torace SilverBeam – 0,4 mSv – Achiziție toracică cu doză redusă, efectuată cu SilverBeam pentru evaluarea nodulilor pulmonari. Imagine oferită de Sunshine Coast Radiology, Australia
Abdomen cu hărți de iod – Leziune pancreatică vizibilă la această pacientă de 55 de ani, cu IMC 40. Imagine oferită de Sunshine Coast Radiology, Australia
Cardiac
Cardiac – O singură rotație, acoperire de 16 cm (0,5 mm x 320) a inimii la un pacient cu IMC 29 și frecvență cardiacă de 50 bpm. Imaginile PIQE evidențiază clar placa calcificată de la nivelul vaselor.

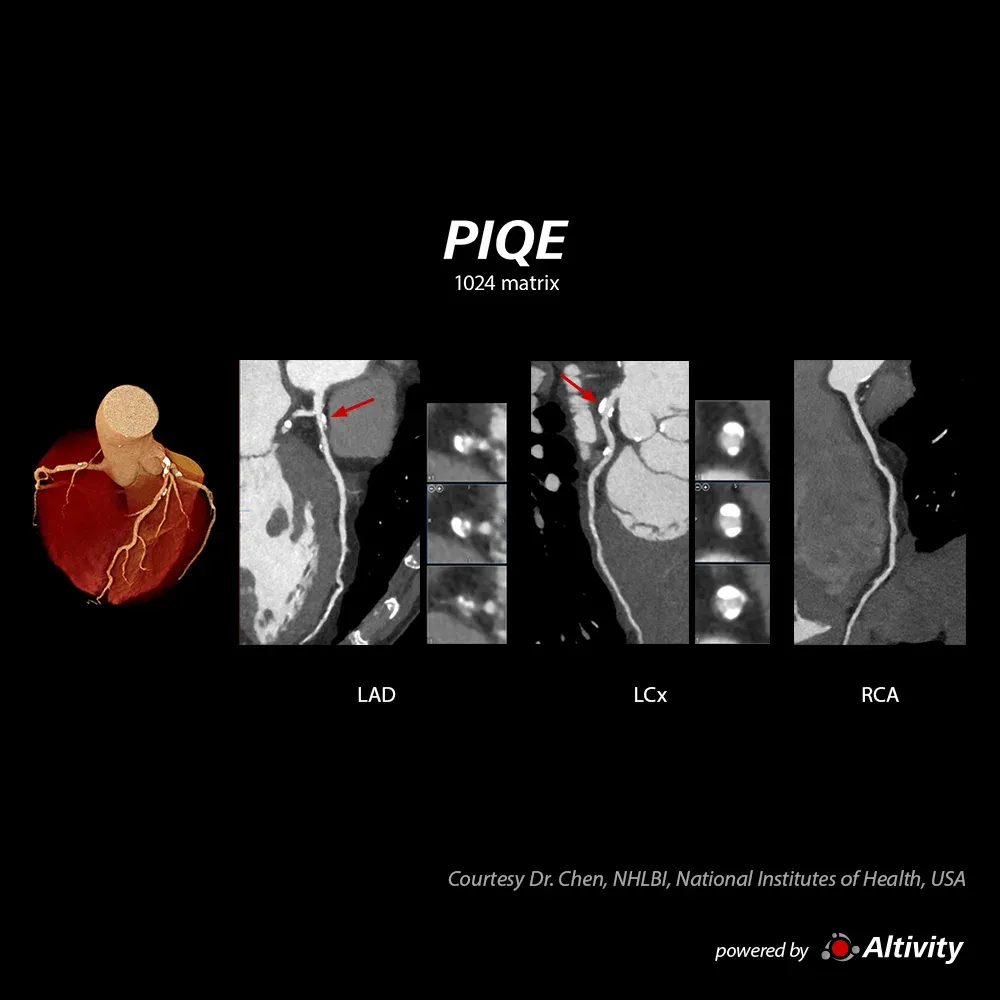

Placă, FC 62 bpm – Plăci calcificate evidențiate în această achiziție dintr-o singură bătaie cardiacă, reconstruită cu PIQE 1024.

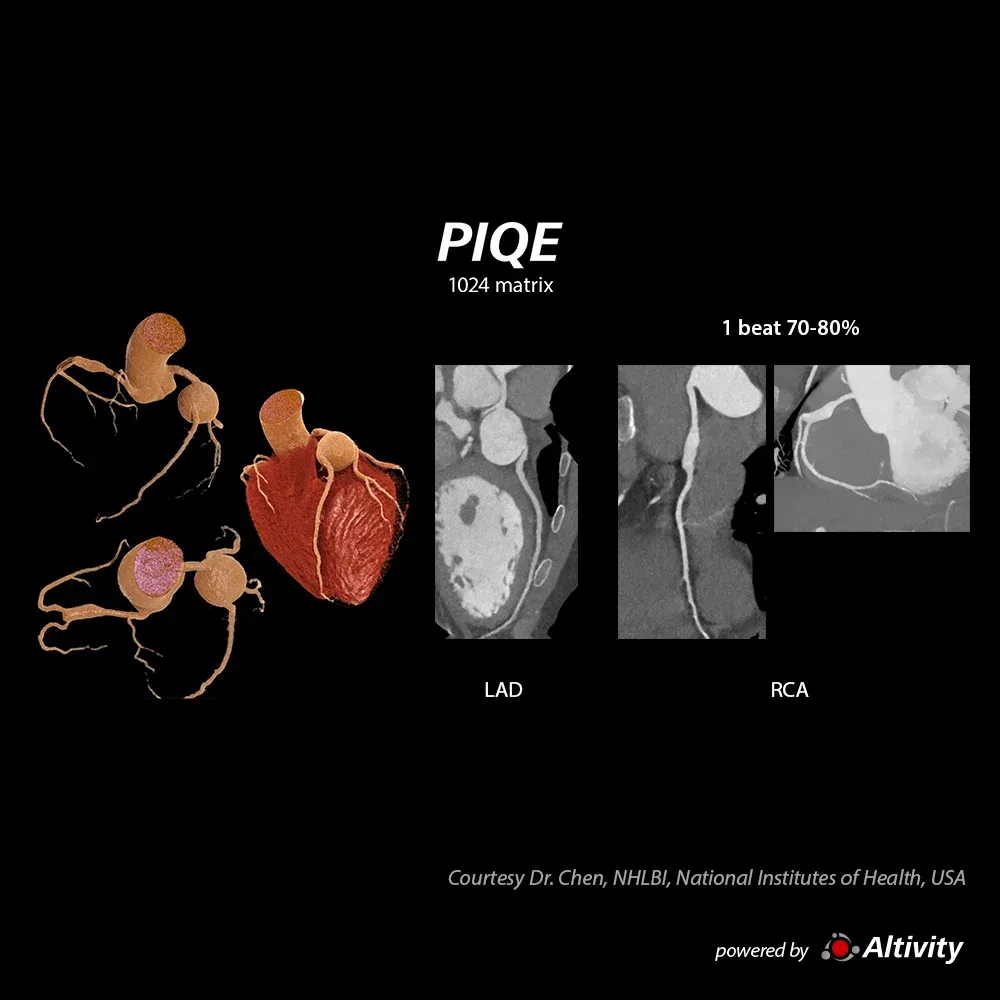

Anevrisme, FC 60 bpm – Anevrisme vizibile la nivelul RCA și LAD.

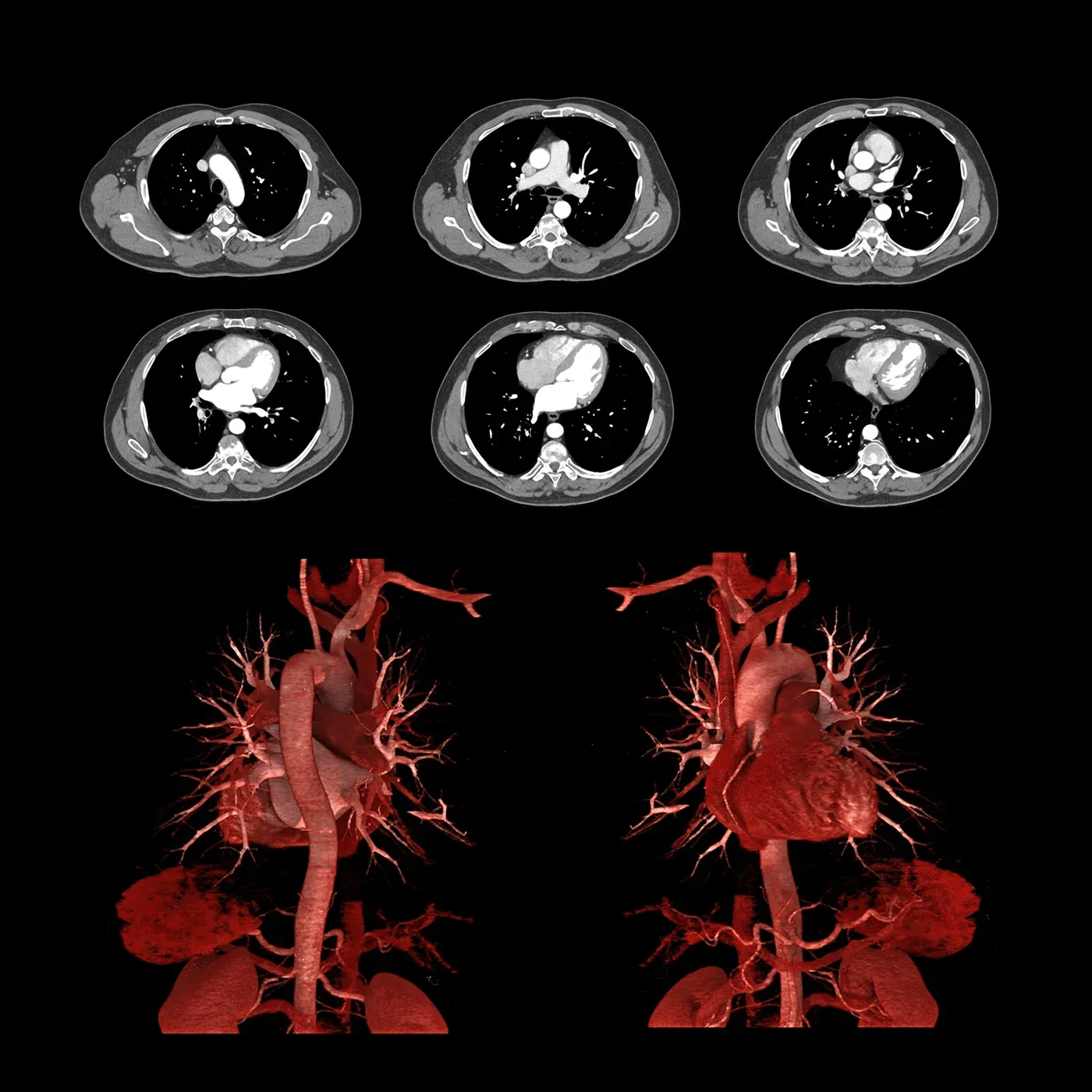

Evaluarea durerii toracice, cu sincronizare ECG, AiCE – Pacient hipertensiv, prezentat la UPU cu durere toracică atipică. S-a efectuat angio-CT toracică Helical cu sincronizare ECG pentru excluderea unui sindrom coronarian acut și/sau a unei disecții aortice. AiCE DLR evidențiază excelent detaliile vaselor de calibru mic, datorită zgomotului redus și rezoluției înalte.
Cardiac – stent – Stent vizibil la nivelul LCx, la acest bărbat de 62 de ani, cu IMC 33. Imagine oferită de Sunshine Coast Radiology, Australia

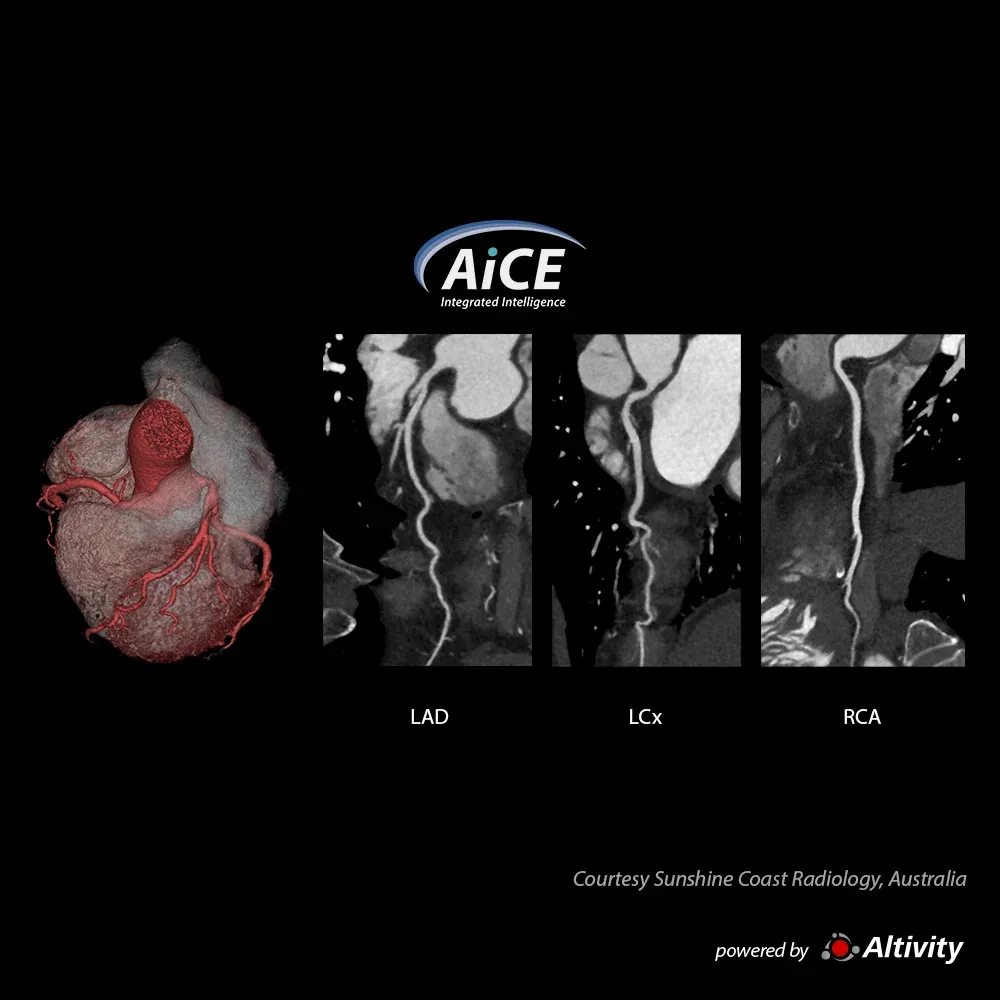

Cardiac 1,8 mSv – Angio-CT cardiacă la o femeie de 70 de ani, cu IMC 22 și durere toracică. Imagine oferită de Sunshine Coast Radiology, Australia
Musculo-scheletal

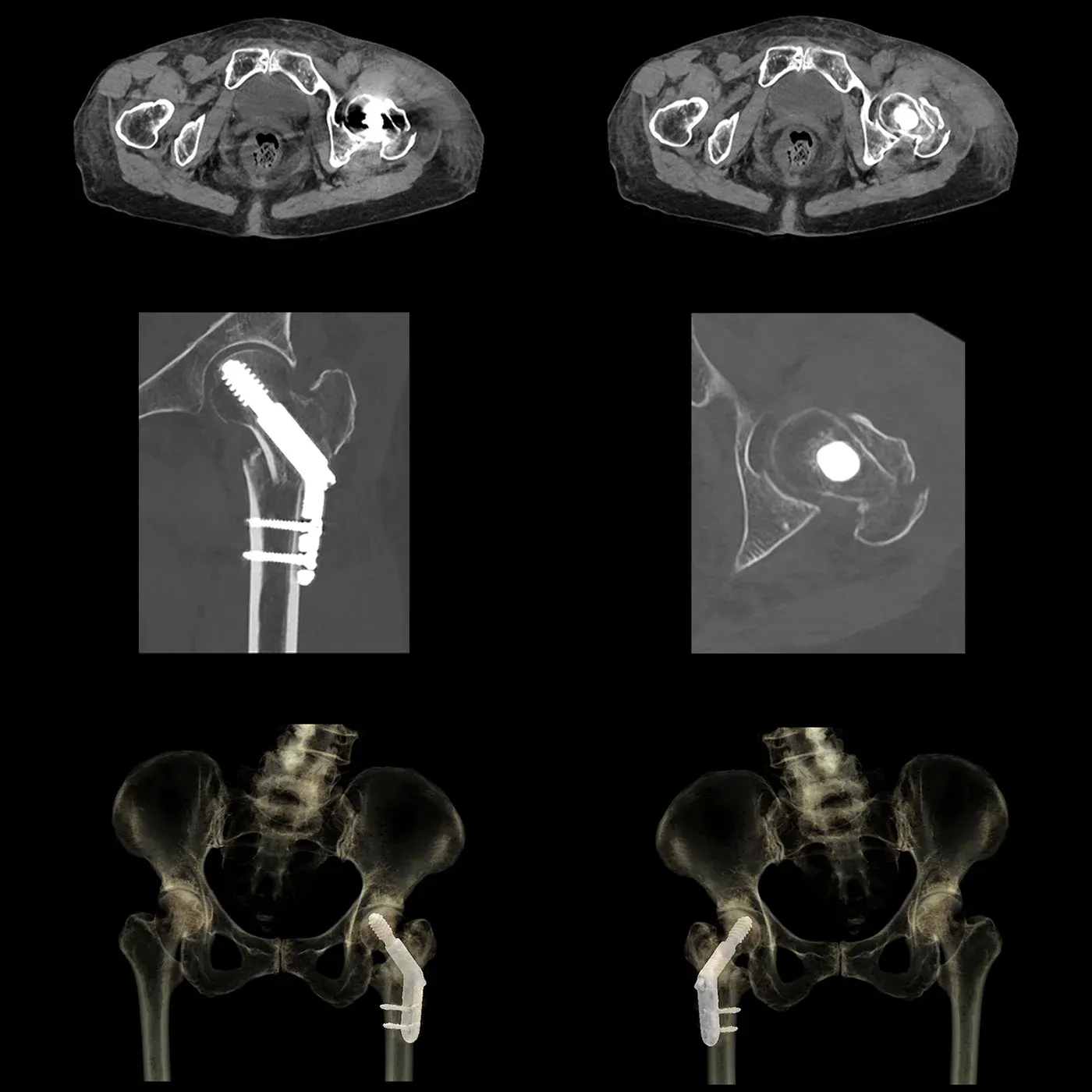

Șold, fixare cu tijă cefalomedulară, AiCE, SEMAR* – CT helical postoperator cu SEMAR (Single Energy Metal Artifact Reduction), care evidențiază reducerea artefactelor produse de dispozitivul de fixare, pentru o vizualizare mai bună a poziționării implantului, a extensiei fracturii și a țesuturilor moi adiacente, în vederea unui diagnostic mai clar și mai sigur.

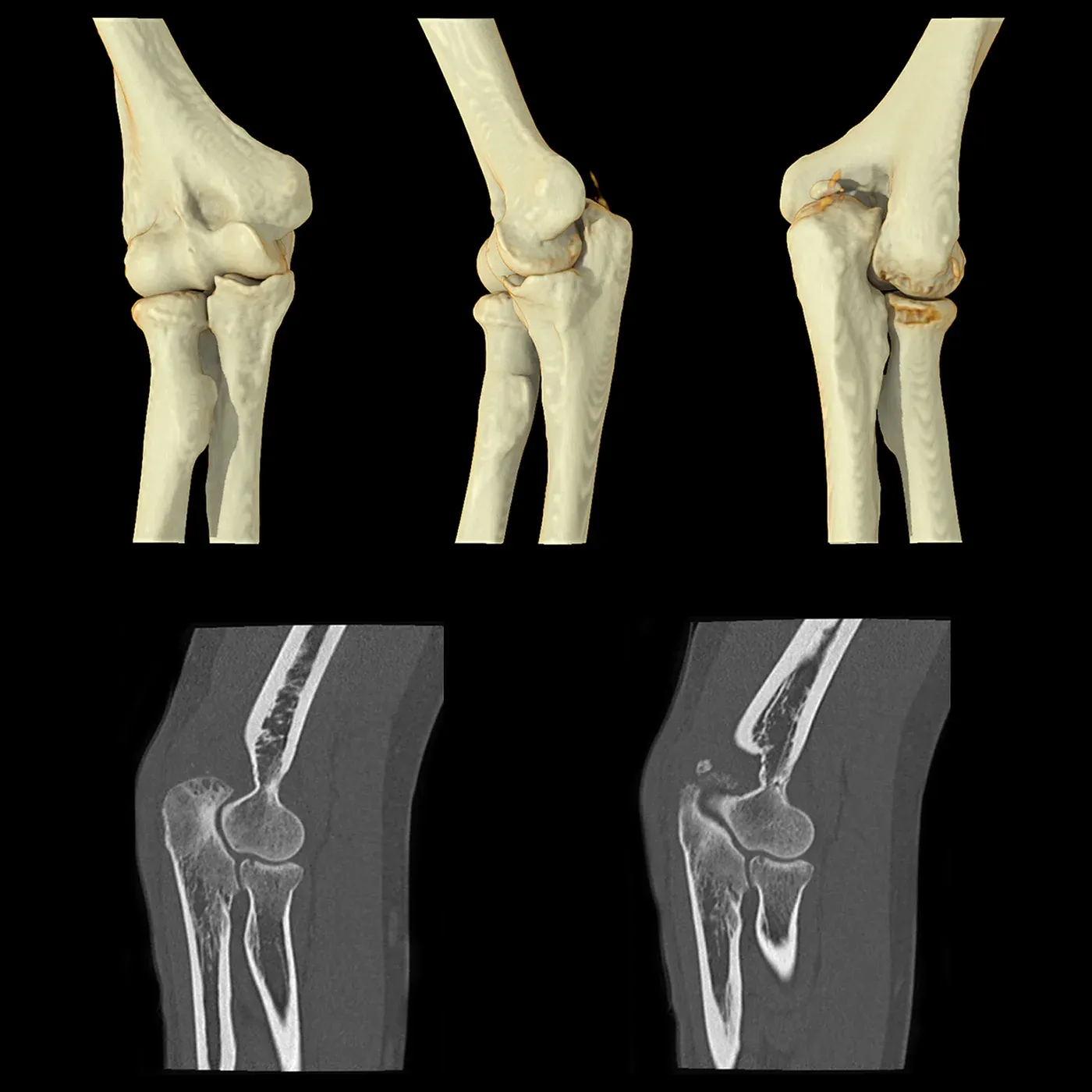

Fractură de cot (olecran), volumetric, AiCE* – Achiziție volumetrică a cotului, care evidențiază o fractură de olecran. Riscul de mișcare a fost redus la minimum, iar confortul pacientului a fost maximizat prin utilizarea unei achiziții volumetrice de 16 cm combinate cu AiCE DLR, rezultând imagini de înaltă calitate la un timp total de scanare de 0,275 s.

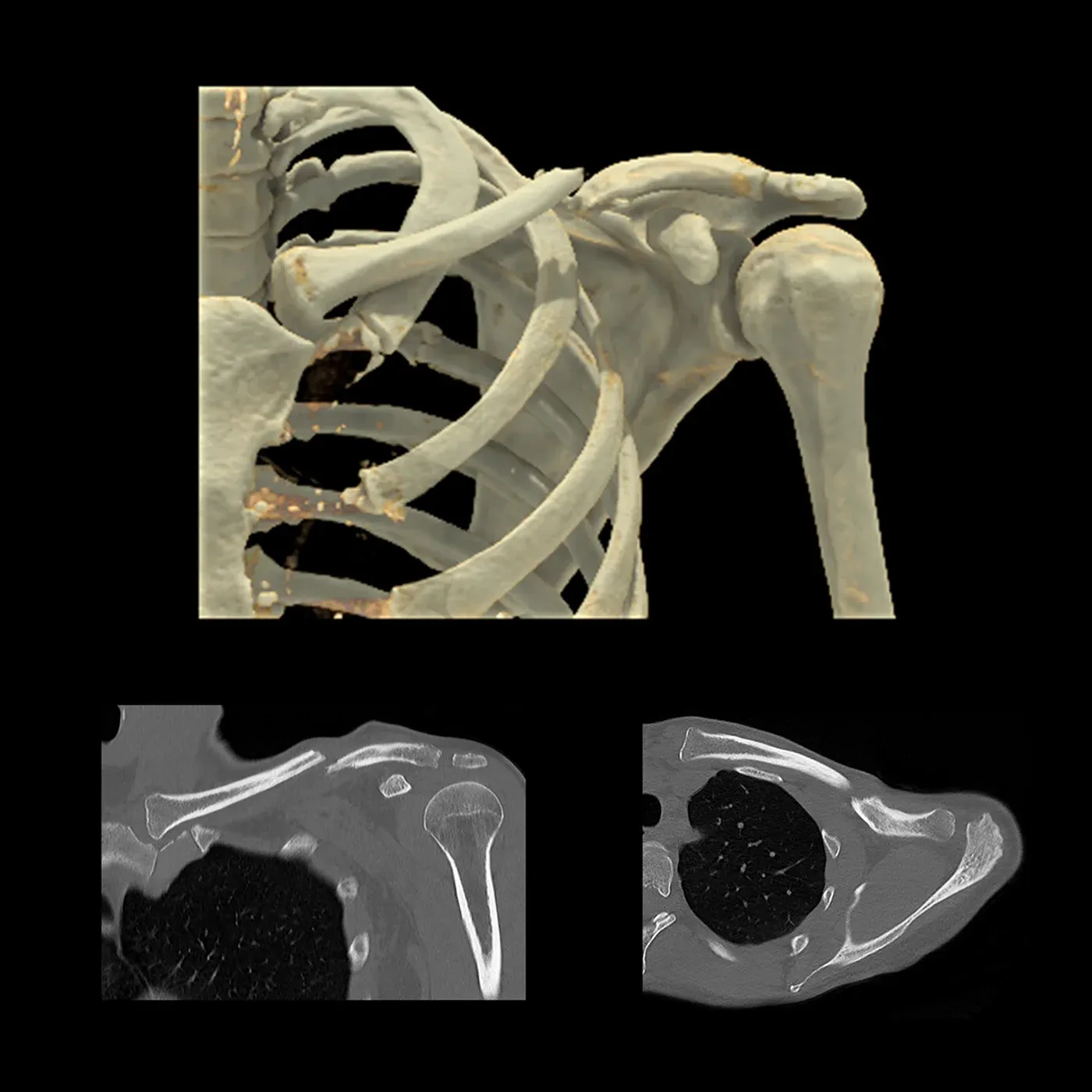

Fractură neconsolidată de claviculă, AiCE – CT volumetric al claviculei stângi, care evidențiază fractura. Zgomotul redus și rezoluția înaltă ale reconstrucției prin deep learning AiCE redau clar clavicula și structurile osoase adiacente, în vederea planificării preoperatorii a fixării la nivelul zonei afectate.

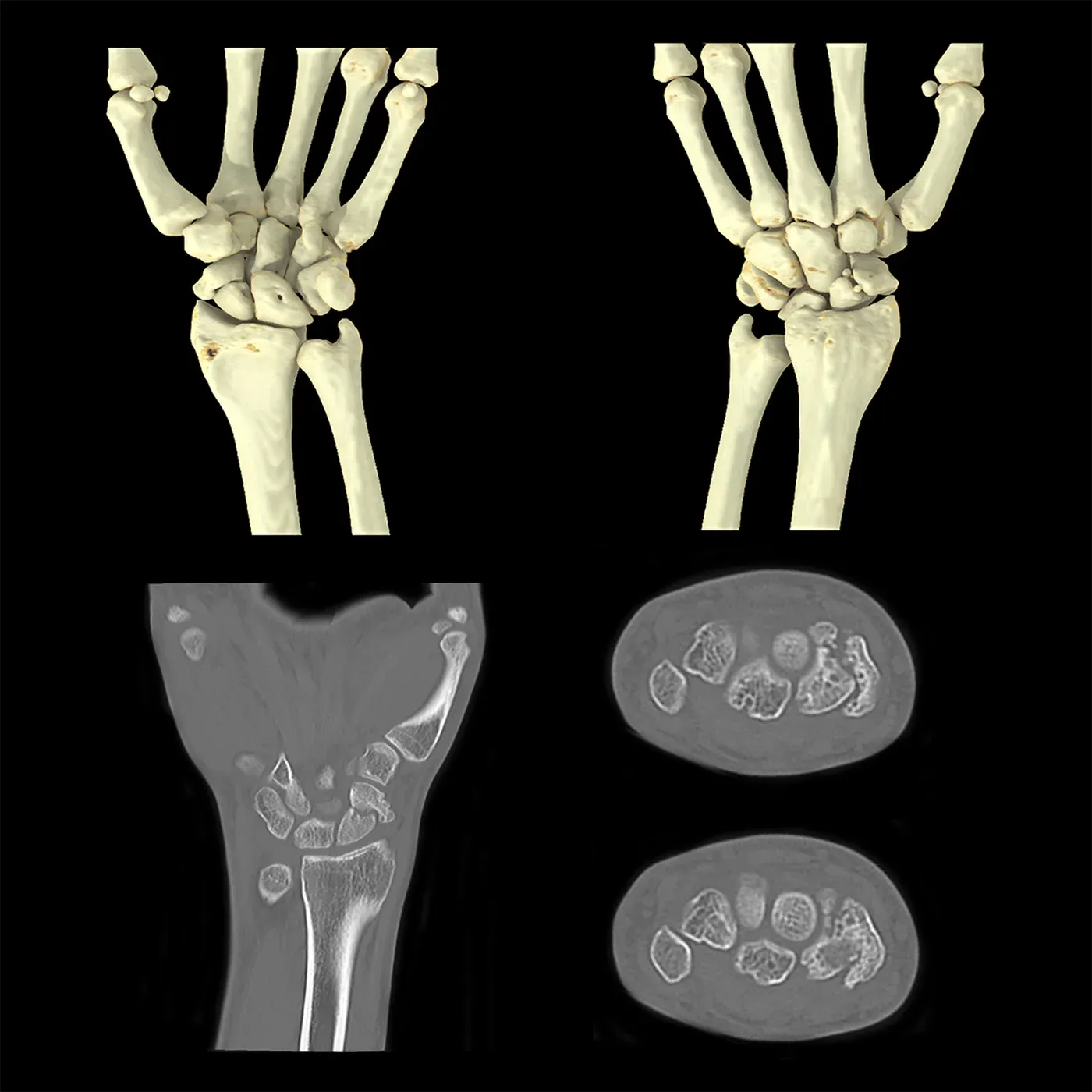

Pumn, fractură de scafoid, AiCE – CT volumetric al pumnului, cu rezoluție temporală și uniformitate excelente. Reconstrucția prin deep learning AiCE asigură o vizualizare excelentă a informațiilor osoase și ale țesuturilor moi, datorită zgomotului redus și rezoluției înalte.
Gleznă – fractură – Control evolutiv al fracturii. Imagine oferită de Sunshine Coast Radiology, Australia
Pediatrie
Cardiac, copil de 2 ani – Achiziție volumetrică cu sincronizare ECG la un copil de 2 ani, reconstruită cu PIQE 1024.

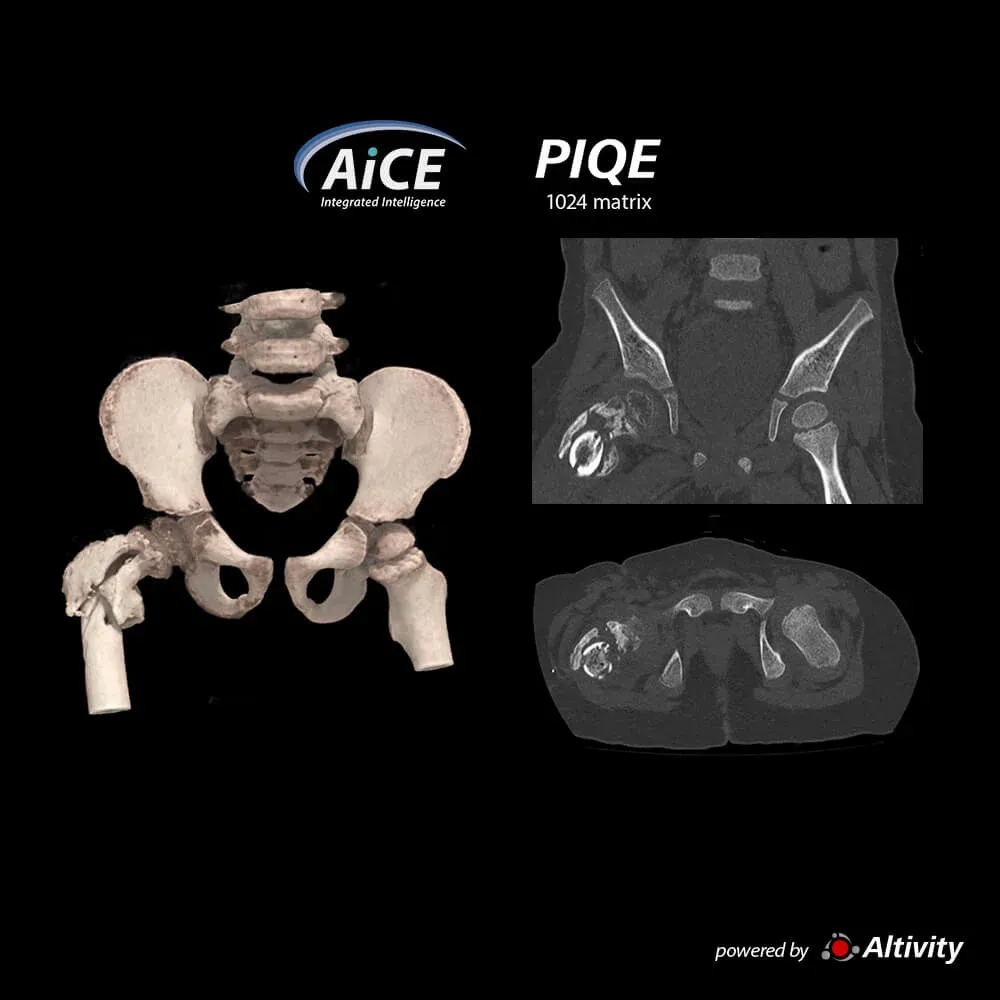

Fractură de femur proximal – O fractură de femur proximal este vizibilă în această achiziție volumetrică de 16 cm (0,5 mm x 320) a bazinului, la un copil de 2 ani.

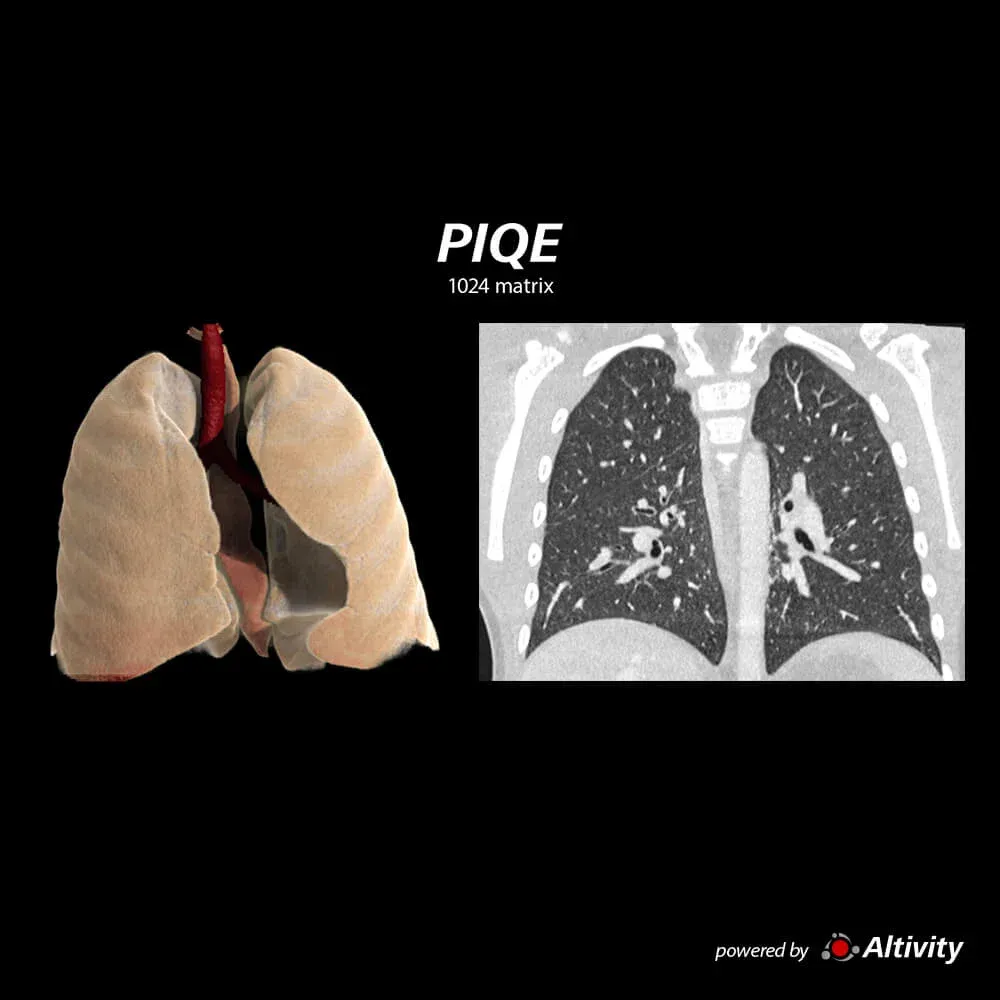

Torace, copil de 2 ani – La acest copil de 2 ani s-a efectuat o achiziție volumetrică de 16 cm (0,5 mm x 320), dintr-o singură rotație. PIQE asigură o calitate excelentă a imaginii parenchimului pulmonar.

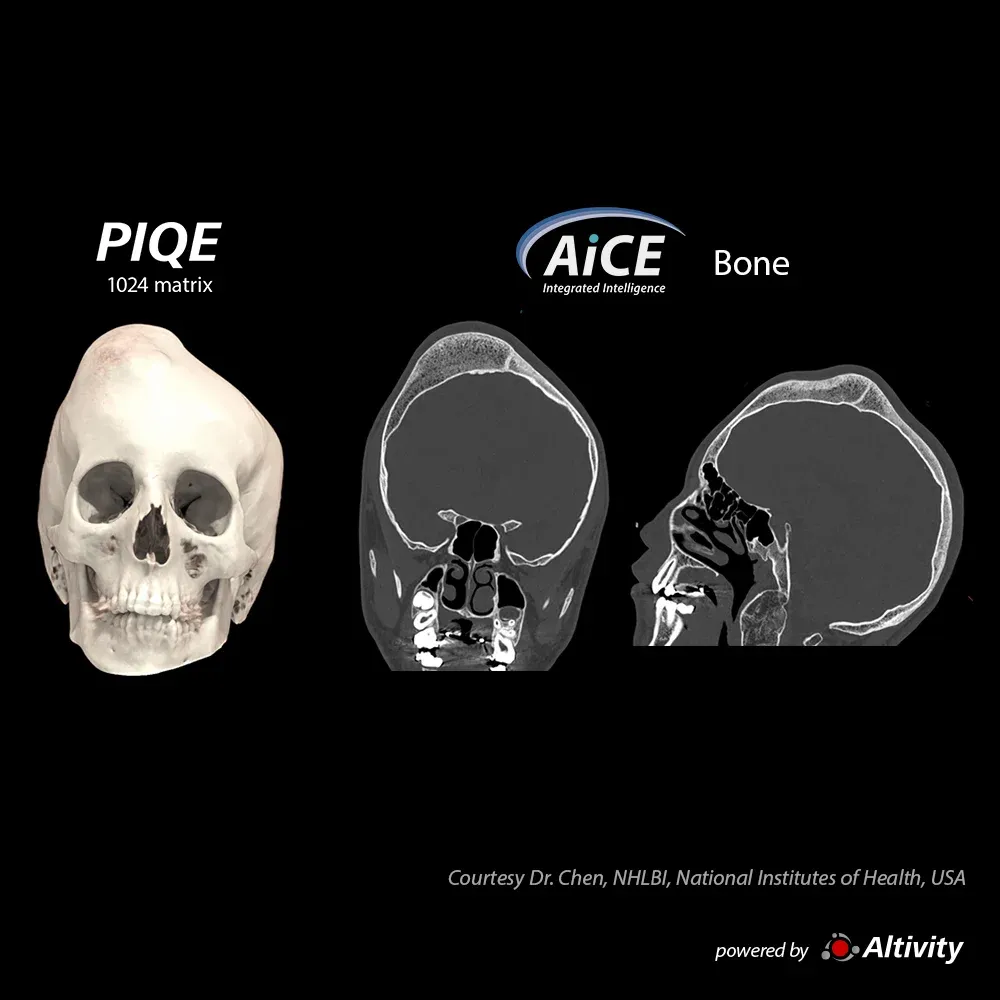

Craniu, pacient de 14 ani – Creștere anormală a craniului, vizibilă la acest pacient de 14 ani.
